ใบงานการทดลองที่ 8 การเขียนโปรแกรมควบคุมเซนเซอร์อุณหภูมิ (TMP36 Sensor)



	ใบงานการทดลองที่ 8
	รายวิชา	ไมโครโปรเซสเซอร์และไมโครคอนโทรลเลอร์ (20128-2003)
	สาขาวิชา	เทคนิคคอมพิวเตอร์	สาขางาน	เทคนิคคอมพิวเตอร์
	ครูผู้สอน	อาจารย์ดนัย ภู่ระหงษ์	หน้าที่	2 / 9
ชื่องาน การเขียนโปรแกรมควบคุมเซนเซอร์อุณหภูมิ  (TMP36 Sensor)
1. คำชี้แจง ให้นักเรียนทุกคนทำการทดลองตามใบงานการทดลองที่ 8 เรื่องการเขียนโปรแกรมควบคุมเซนเซอร์อุณหภูมิ ตามขั้นตอนการปฏิบัติงาน   จุดประสงค์การเรียนรู้เชิงพฤติกรรม 1.       สามารถใช้โปรแกรม Mu ในการเขียนโปรแกรมภาษา Python ได้ 2.       สามารถใช้งานบอร์ดไมโครคอนโทรลเลอร์ไมโครบิตได้ 3.       สามารถต่อวงจรเซนเซอร์อุณหภูมิภายในชุดทดลองไมโครบิตได้ 4.       สามารถเขียนโปรแกรมควบคุมเซนเซอร์อุณหภูมิได้ 5.       สามารถเขียนโปรแกรมประยุกต์ใช้งานเซนเซอร์อุณหภูมิได้ 6.       มีกิจนิสัยในการทำงานด้วยความเป็นระเบียบเรียบร้อย ประณีต รอบคอบ ปลอดภัย ตระหนักถึงคุณภาพของงาน และจริยธรรมในงานอาชีพ   เครื่องมือ วัสดุ และอุปกรณ์ 1.    คอมพิวเตอร์ พร้อมอุปกรณ์ต่อพ่วง              จำนวน       1      ชุด 2.    โปรแกรม Mu 3.    ชุดทดลองไมโครบิต                                     จำนวน       1      ชุด 4.    บอร์ดไมโครคอนโทรเลอร์ไมโครบิต         จำนวน       1      บอร์ด 5.    สาย Micro USB                                             จำนวน       1      เส้น 6.    สายไฟจัมเปอร์                                              จำนวน       4      เส้น ข้อควรระวัง 1.       ก่อนปฏิบัติงานทุกครั้งควรตรวจสอบเสียก่อนว่าเครื่องมือ วัสดุ อุปกรณ์ต่างๆ ที่ใช้ในงานเกิดความชำรุด แตก หัก เสียหายหรือไม่ 2.    ไม่ควรเล่นหรือหยอกล้อกันในขณะปฏิบัติงาน 3.    ควรตรวจสอบวงจรให้ละเอียดและถูกต้องเสียก่อน          4.    ไม่ควรถอดสาย Micro USB เข้าออกบ่อยๆ เพราะอาจทำให้ภาคจ่ายไฟของบอร์ดไมโครบิต (micro:bit) เสียหายได้

	ใบงานการทดลองที่ 8
	รายวิชา	ไมโครโปรเซสเซอร์และไมโครคอนโทรลเลอร์ (20128-2003)
	สาขาวิชา	เทคนิคคอมพิวเตอร์	สาขางาน	เทคนิคคอมพิวเตอร์
	ครูผู้สอน	อาจารย์ดนัย ภู่ระหงษ์	หน้าที่	2 / 9
ชื่องาน การเขียนโปรแกรมควบคุมเซนเซอร์อุณหภูมิ  (TMP36 Sensor)
5.    ในขณะที่ทำการ Flash ห้ามถอดสาย Micro USB เด็ดขาด ขั้นตอนการทดลองตอนที่ 1 การเขียนโปรแกรมควบคุมเซนเซอร์อุณหภูมิ   1.    เตรียมเครื่องมือ วัสดุ อุปกรณ์ในการทดลองให้พร้อม 2.    ต่อวงจรไดโอดเปล่งแสงภายในชุดทดลองไมโครบิต ดังรูปที่ 1 บอร์ดไมโครบิต เซนเซอร์อุณหภูมิ   P0 S2 TMP36 3V3 VCC TMP36 GND D5 GND   รูปที่ 1     แสดงการต่อวงจรเซนเซอร์อุณหภูมิภายในชุดทดลองไมโครบิต อ่านค่า

	ใบงานการทดลองที่ 8
	รายวิชา	ไมโครโปรเซสเซอร์และไมโครคอนโทรลเลอร์ (20128-2003)
	สาขาวิชา	เทคนิคคอมพิวเตอร์	สาขางาน	เทคนิคคอมพิวเตอร์
	ครูผู้สอน	อาจารย์ดนัย ภู่ระหงษ์	หน้าที่	3 / 9
ชื่องาน การเขียนโปรแกรมควบคุมเซนเซอร์อุณหภูมิ  (TMP36 Sensor)
3.    เขียนผังงานการทำงานของโปรแกรม รูปที่ 2 แสดงผังงานการทำงานของโปรแกรมควบคุมเซนเซอร์อุณหภูมิ การอ่านค่า   4.    เปิดโปรแกรม Mu เพื่อใช้ในการเขียนโปรแกรม 5.    เขียนโปรแกรมควบคุมเซนเซอร์อุณหภูมิ ดังนี้ บรรทัดที่ โปรแกรม 1 from microbit import * 2 while True: 3     raw = pin0.read_analog() * (3000 / 1023.0) 4     temp_C = ((raw - 100.0) / 10) - 40.0 5     print(round(temp_C,3)) 6     sleep(1000)   4.    เชื่อมต่อสาย Micro USB กับบอร์ดไมโครบิต 5.    กดปุ่ม Save เพื่อทำการบันทึกไฟล์โปรแกรมลงในคอมพิวเตอร์

	ใบงานการทดลองที่ 8
	รายวิชา	ไมโครโปรเซสเซอร์และไมโครคอนโทรลเลอร์ (20128-2003)
	สาขาวิชา	เทคนิคคอมพิวเตอร์	สาขางาน	เทคนิคคอมพิวเตอร์
	ครูผู้สอน	อาจารย์ดนัย ภู่ระหงษ์	หน้าที่	4 / 9
ชื่องาน การเขียนโปรแกรมควบคุมเซนเซอร์อุณหภูมิ  (TMP36 Sensor)
6.    กดปุ่ม Flash เพื่อทำการอัปโหลดไฟล์โปรแกรมลงในบอร์ดไมโครบิต 7.    สังเกตและบันทึกผลการทดลอง                                                                                                                                                                                                                                                                                                                                                                                                     8. คำถามท้ายการทดลองตอนที่ 1 จากโปรแกรม จงอธิบายการทำงานของโปรแกรมแต่ละบรรทัด 8.1         บรรทัดที่ 3 ทำหน้าที่                                                                8.2         บรรทัดที่ 4 ทำหน้าที่                                                                8.3         บรรทัดที่ 5 ทำหน้าที่                                                                  ขั้นตอนการทดลองตอนที่ 2 การเขียนโปรแกรมควบคุมเซนเซอร์อุณหภูมิ  อุณหภูมิเกิน 25 องศา Buzzer ดัง 1.    เตรียมเครื่องมือ วัสดุ อุปกรณ์ในการทดลองให้พร้อม 2.    ต่อวงจรไดโอดเปล่งแสงภายในชุดทดลองไมโครบิต ดังรูปที่ 3 บอร์ดไมโครบิต เซนเซอร์อุณหภูมิ   ลำโพง P0 TMP36 T1 B1 VCC P1 TMP36 VCC - GND TMP36 GND B1 GMD

	ใบงานการทดลองที่ 8
	รายวิชา	ไมโครโปรเซสเซอร์และไมโครคอนโทรลเลอร์ (20128-2003)
	สาขาวิชา	เทคนิคคอมพิวเตอร์	สาขางาน	เทคนิคคอมพิวเตอร์
	ครูผู้สอน	อาจารย์ดนัย ภู่ระหงษ์	หน้าที่	5 / 9
ชื่องาน การเขียนโปรแกรมควบคุมเซนเซอร์อุณหภูมิ  (TMP36 Sensor)

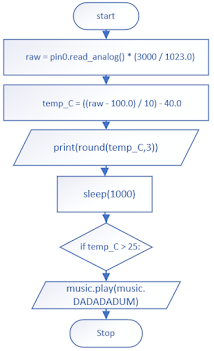

รูปที่ 3  แสดงการต่อวงจรเซนเซอร์อุณหภูมิ ถ้าอุณหภูมิเกิน 25 องศา Buzzer ดัง 3.    เขียนผังงานการทำงานของโปรแกรม รูปที่ 4  แสดงผังงานการทำงานของเซนเซอร์อุณหภูมิ อุณหภูมิเกิน 25 องศา Buzzer ดัง
